可調式濾頭技術參數

作者來源:gysxlc 發布時間： 2021/4/21 14:15:25 標簽：可調式濾頭 ABS濾頭
導讀：可調式濾頭組成濾帽、濾桿及預埋座。濾帽和濾桿是分開獨立的部件，都應該分別能與預埋座固定在一起。其中濾桿設有調節功能的螺紋，旋轉濾桿可上下調整濾桿上進氣孔在同一水平高度。并且有鎖緊圈予以固定。彈性防脫瓣…

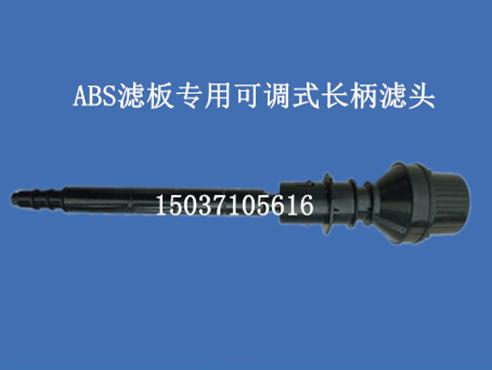

可調式濾頭組成：濾帽、濾桿及預埋座。
濾帽和濾桿是分開獨立的部件，都應該分別能與預埋座固定在一起。
其中濾桿設有調節功能的螺紋，旋轉濾桿可上下調整濾桿上進氣孔在同一水平高度。并且有鎖緊圈予以固定。彈性防脫瓣可精確控制定位。
預埋座有穩定卡銷，可以牢固而垂直地固定在模板上。
濾帽連接面帶有防脫齒。
濾頭規格尺寸，見下表：

濾帽縫隙尺寸

濾桿尺寸

預埋座尺寸

寬度

（mm）

長度

（mm）

長度

內徑

（mm）

長度

（mm）

外徑

（mm）

0.4±0.05

34±1.0

380±2

25±0.5

150±1.5

47±1.5

濾帽材質：ABS
濾桿與預埋座：改性PP
縫隙條數：36條,且均勻分布
縫隙高度：34mm
縫隙寬度：0.4mm
平均縫隙面積：490mm2
濾桿可調節范圍：不小于50mm
調節精度：0.4mm
以上數據投標方產品若有不同，標書可另作說明。
濾帽縫隙應無殘缺、溢邊、堵塞等缺陷。
濾桿表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。
